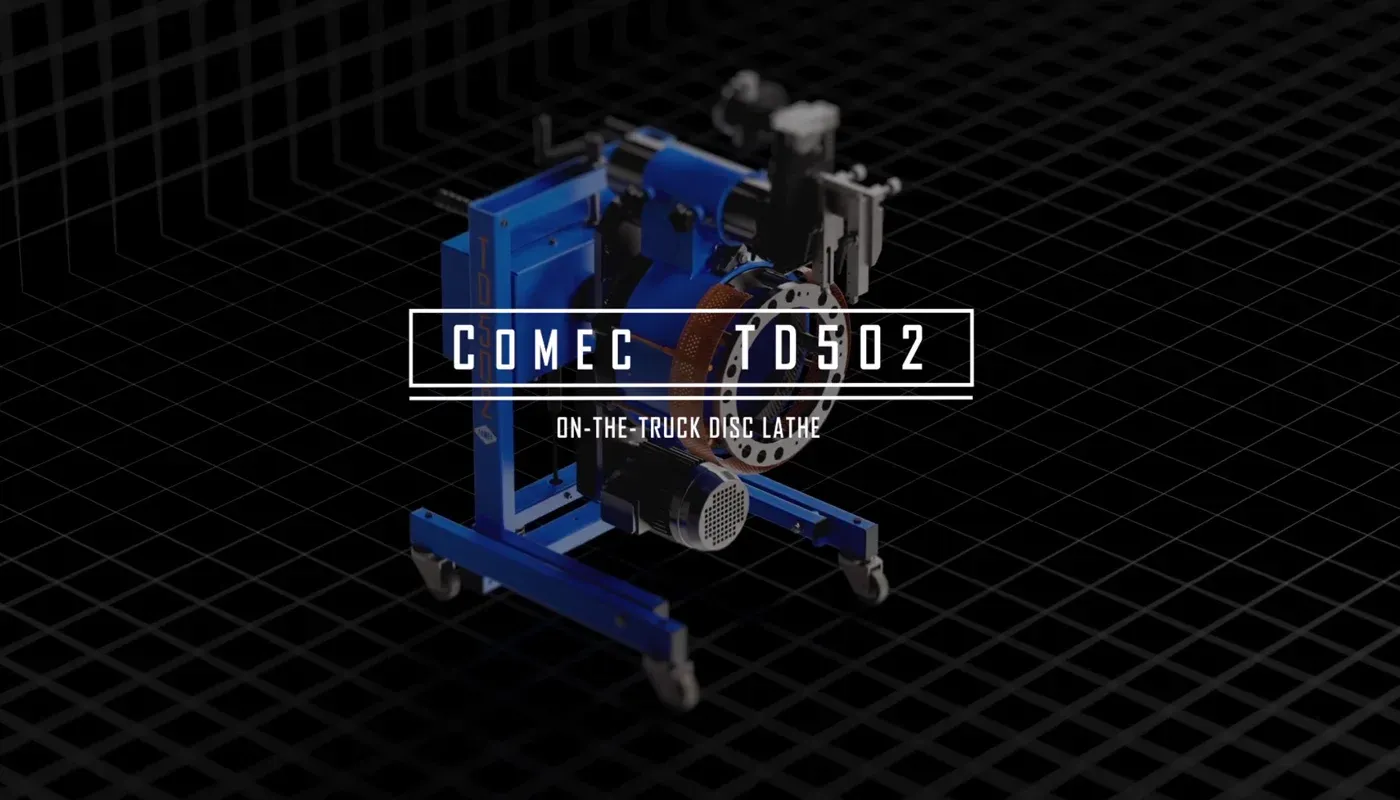

TD502
Tornio dischi freno autocarri
La TD 502 rivoluziona il concetto di tornitura dei dischi freno di veicoli industriali e autobus: non è più necessario smontare il disco per lavorarlo al tornio da banco ma è sufficiente applicare la macchina direttamente al mozzo.
Questa idea ha guidato la realizzazione di una macchina che riduce al minimo i tempi per questa operazione. Infatti è montata su un carrello auto-allineante (basculante e regolabile in altezza) che garantisce sempre il perfetto accoppiamento tra macchina e mozzo (quindi senza bisogno di ulteriori operazioni di allineamento o centratura con comparatore).
La forma costruttiva del corpo macchina, in ghisa monolitica e vuota centralmente, è l’ideale per gli assali con riduttore, perché esso viene inglobato all’interno della macchina stessa, riducendo la distanza tra questa e il disco, con indubbi vantaggi sulla precisione di lavoro.
Inoltre l’avanzamento intermittente a regolazione variabile garantisce sempre una finitura ottimale delle superfici.

Le immagini possono mostrare il prodotto corredato di accessori opzionali
Compila tutti i campi per richiedere informazioni su questo prodotto.


Dotazione standard
  • Carrello basculante ed autoallineante
  • Utensile sagomato ad inserto dx UT5008
  • Utensile sagomato ad inserto sx UT5009
  • Anello adattatore AA0251
  • Chiavi di servizio
  • Libretto istruzioni
Dati tecnici
Min-Max diametro tornibile
100 ÷ 500 mm
Spessore massimo disco
70 mm
Max. lunghezza lavorabile
150 mm
Velocità di rotazione
70 rpm
Avanzamento variabile intermitt.
0 ÷ 0,3 mm/rev
Potenza motore
2 Hp (1,5 kW)
Dimensioni (LxLxH)
850x650x1050 mm
Peso
232 kg
Accessori e Ricambi
xcfgv
UT0012
Inserto di ricambio per UT0011, UT5008 e UT5009 (10 pz.)

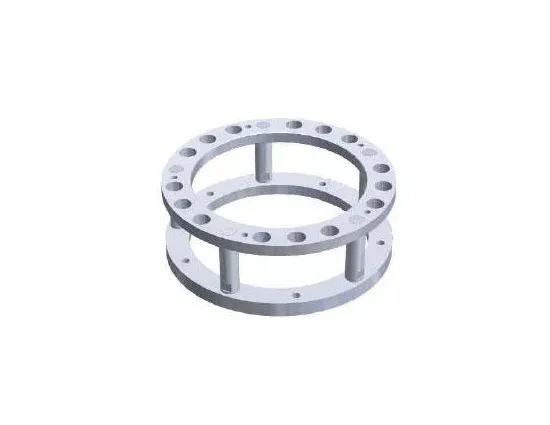

Comec anello di cenytraggio
AA0251
10 fori Ø: interasse 335 mm/centraggio 281 mm
Comec anello di centraggio

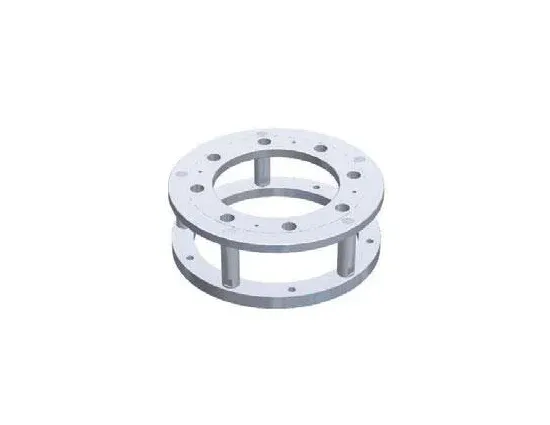

AA0061
8 fori Ø: interasse 275 mm/centraggio 221 mm
Comec anello di centraggio

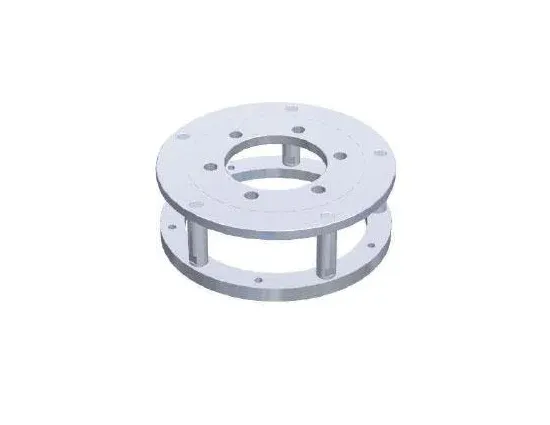

AA0265
6 fori Ø: interasse 205 mm/centraggio 161 mm

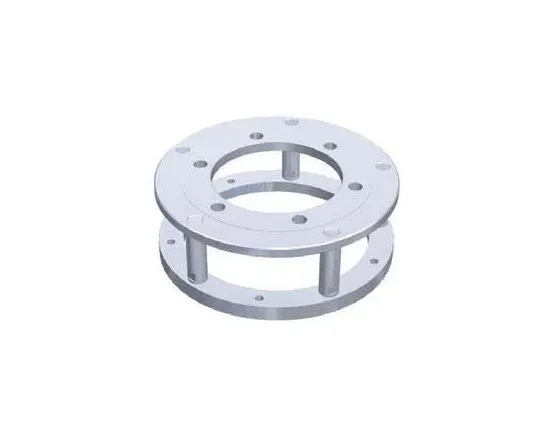

Comec anello di centraggio
AA0275
6 fori Ø: interasse 245 mm/centraggio 202 mm
Comec anello di centraggio

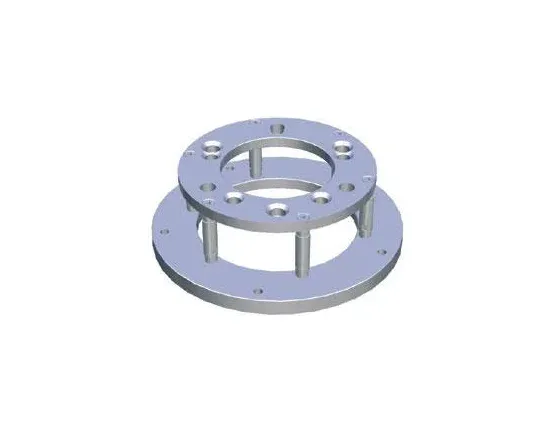

AA0077
5 fori Ø: interasse 203 mm/centraggio 164 mm
6 fori Ø: interasse 222 mm

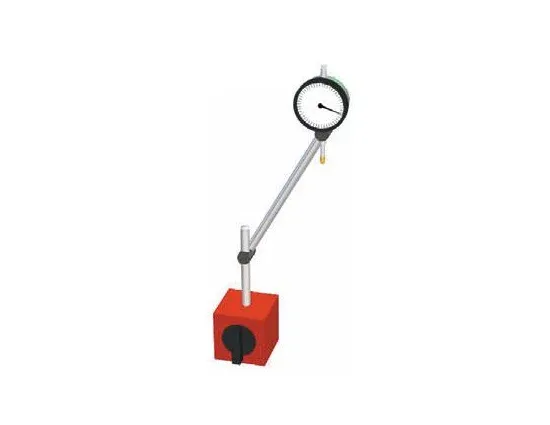

Comec TD5026 Comparatore
TD5026
Comparatore per allineamento

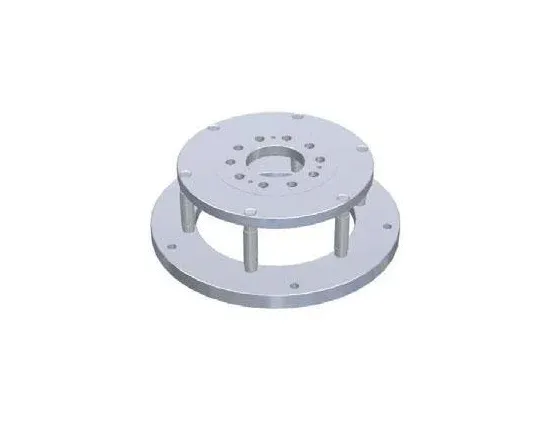

AA0078
5 fori Ø: interasse 130 mm/centraggio 85 mm
5 fori Ø: interasse 118 mm (centraggio con dadi conici)
UT5008 / UT5009
Utensile ad inserto sagomato destro (UT5008) e sinistro (UT5009)
Comec TD5027  Soft-Starter
TD5027
Soft-Starter con inverter
Comec MNF502 Versione Monofase
MNF502
Versione Monofase dotata di inverter e variazione di giri
