ACF200
Aleseuse-Rectifieuse de cylindres
Application:

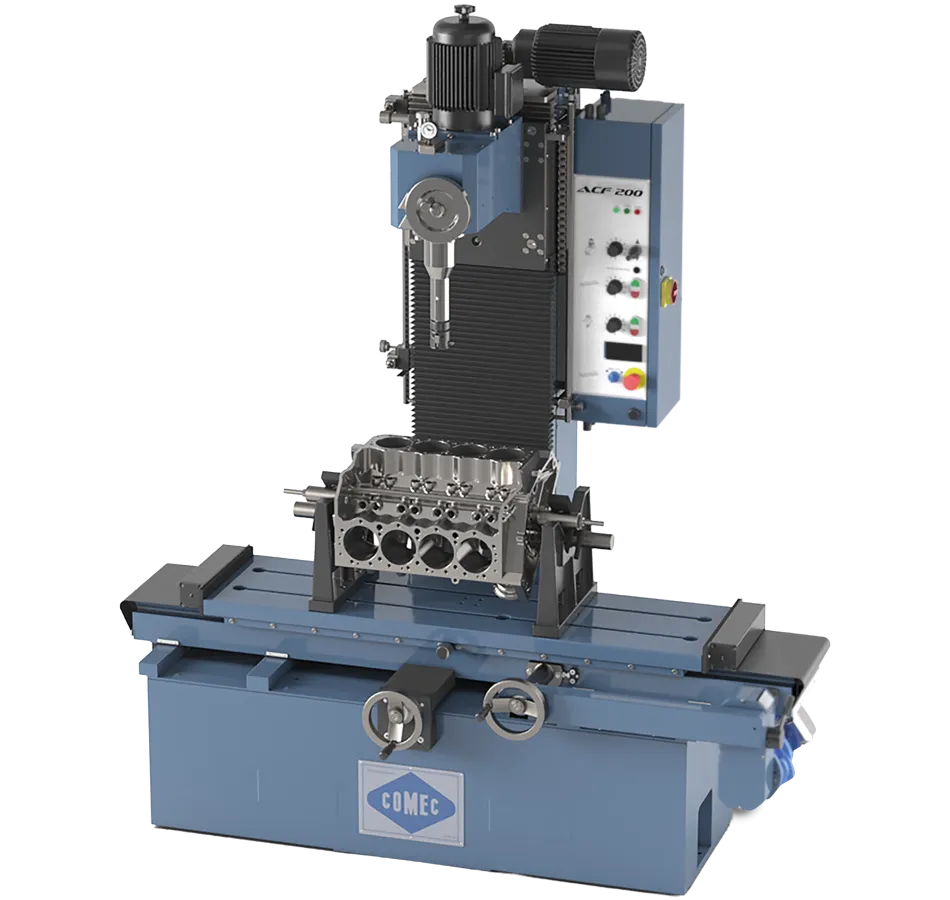

Comec ACF200 Aléseuse et surfaceuse cylindres
L'aléseuse/surfaceuse ACF200 réunit les deux opérations principales de reconditionnement des blocs-moteurs de voitures et de camions: alésage et surfaçage.

Malgré ses dimensions compactes, l'ACF200 assure des capacités de travail considérables, grâce à la large avance longitudinale et transversale de la table et l'avance verticale de la tête.
Les excellentes qualités de précision et de finition précise sont le résultat d'une combinaison d'une structure mécanique bien testée et de solutions techniques innovantes, qui améliorent les performances de la machine.

Consultez la brochure, regardez la vidéo ou contactez-nous pour toute autre demande.

DIFFÉRENCE ENTRE TYPE DE CHUCK B ET C

Parcourez les autres aléseuses à cylindre.
Les images peuvent montrer le produit équipé d'accessoires en option
Remplissez tous les champs pour demander des informations sur ce produit.


Équipement standard
  • Vitesse de rotation broche variable et indicateur numérique
  • Vitesse variable d’avance broche
  • Vitesse variable d’avance table (seul modèle ACF)
  • Freise diametre 350 mm avec plaquette CBN/PCD 1/2”
  • Comparateur de réglage des outils  avec base magnetique
  • Appareil de contrôle de la  profondeur d’alésage
  • Appareil centésimal de centrage rapide
  • Système des fins de course téte réglable
  • PV0160 Couple de supports parallèles pour culasse
  • Kit de clés
  • Manuel d’instructions
Donées techniques
Capacité d’alésage
30÷170 mm
Max course verticale téte
670 mm
Min-Max distance entre téte et table
370÷1020 mm
Distance axe broche - montant
290 mm
Surface table
1340x370 mm
Max déplacement longitudinal table
1200 mm
Max déplacement transversal table
200 mm
Vitesse variable de rotation broche
75÷850 rpm
Vitesse variable d’avance broche
0÷175 mm/min.
Vitesse variable d’avance table
0÷460 mm/min.
Puissance moteur broche
1.5 kW
Puissance moteur déplacement téte
0.37 kW
Puissance moteur table
0.55 kW
Dimensions (LxLxH)
1860x1150x2170 mm
Poids
1380 Kg
Accessoires et rechanges
PV1516
PV1516 Kit de montage monoblocs V de 60 ° et 90 °
PV0025
PV0025 colonnes de couple de verrouillage rapide
PV0007
PV0007 Couple support plans  H=49mm
PV0160
PV0160 Couple de supports parallèles pour culasse
UT1320
Porte util pour inserts de 3/8” CBN/PCD
Plaquette CBN Comec
UT1355
Plaquette CBN 1/2” pour fonte
UT1356
Plaquette PCD 1/2” pour aluminium
Comec B03560 Equipement pour alésage
B03560
Equipement pour alésage Ø 35÷60 mm L = 330 avec systemè comparateur
Comec B06085 Equipement pour alésage
B06085
Equipement pour alésage Ø 60÷85 mm L = 320 mm avec systemè comparateur
Comec C03560 Equipement pour alésage
C03560
Equipement pour alésage Ø 35÷60 mm L = 330 mm avec système de presetting
Comec C06085 Equipement pour alésage
C06085
Equipement pour alésage Ø 60÷85 mm L = 320 mm avec système de presetting
Comec C85170 Equipement pour alésage
C85170
Equipement pour alésage Ø 85÷170 mm L= 360 mm avec système de presetting
Comec B85170 Equipement pour alésage
B85170
Equipement pour alésage Ø 85÷170 mm L = 360 mm avec systemè comparateur
PF0350
Freise diametre 350 mm avec plaquette CBN/PCD 1/2” (disponible uniquement pour ACF)
UT1330
Porte Outil pour inserts de 1/2” CBN/PCD
UT1345
Plaquette CBN 3/8” pour fonte
UT1346
Plaquette PCD 3/8” pour aluminium

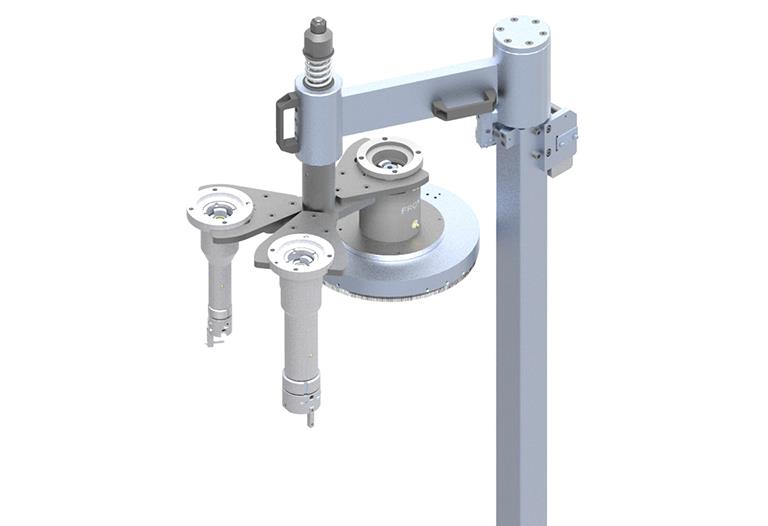

SSR200
Support de stockage de broches
PVB015
Support universel reglable puor blocs a V

APC040
Attelage portecones ISO40

ACF500

Ensemble d'affûtage d'outils avec support avec meule diamantée ACF550
