FSV140
Fresatrice sedi valvola
APPLICAZIONI:

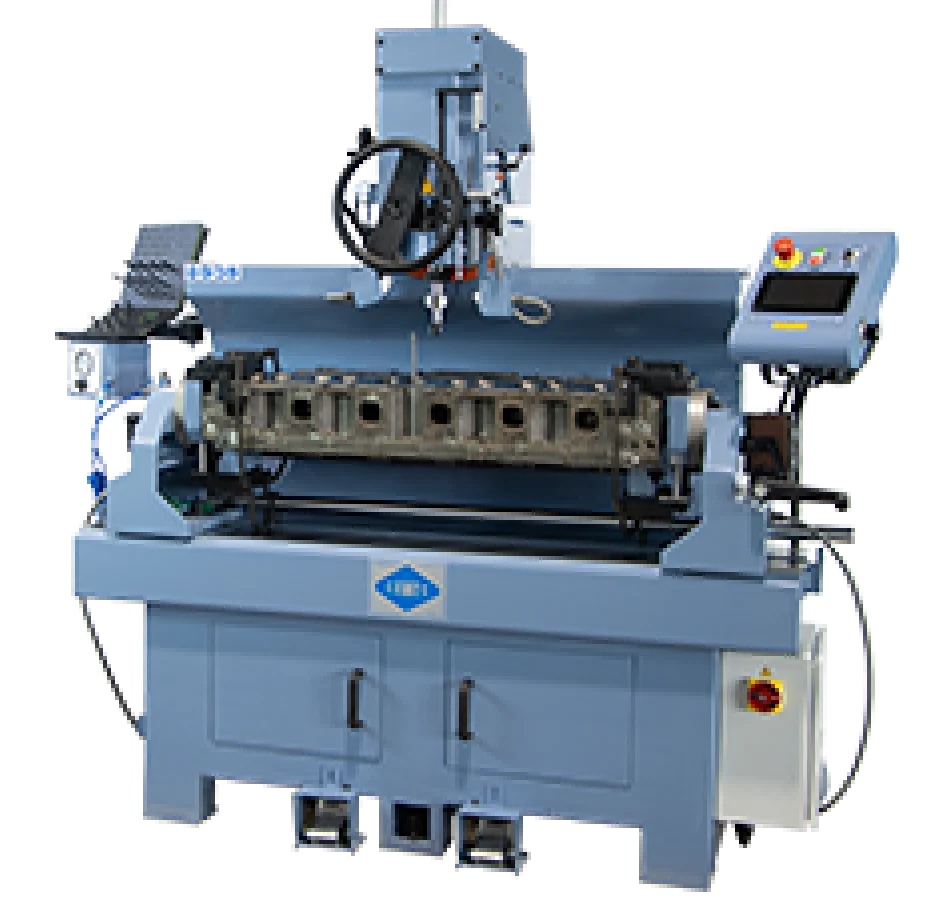

La FSV140 è una macchina per la lavorazione delle sedi valvola su testate motore di grandi dimensioni del settore pesante. Rispetto alla FSV120, la FSV140 è dedicata a testate più grandi: accoglie testate fino a 1200 x 380 x 254 mm e lavora sedi valvola da 14 a 76 mm di diametro, con una corsa orizzontale della testa di 1100 mm.
Il pannello touch screen con sistema SMART AID guida l'operatore passo per passo e automatizza le fasi di lavoro. Il doppio sistema di avanzamento lascia all'operatore il controllo diretto del mandrino: il volantino frontale serve per spostamenti rapidi e precisi, la manopola laterale micrometrica per la discesa fine.
La testa porta-mandrino della FSV140 è estremamente robusta e si sposta su un cuscino d'aria, per un posizionamento leggero e rapido da una sede all'altra. Il mandrino portautensile senza molle mantiene il pilota in metallo duro durante il passaggio da una guida valvola all'altra e garantisce un centraggio perfetto. Il mandrino si inclina fino a ±15° in entrambe le direzioni per lavorare con precisione anche le sedi valvola inclinate.
Il supporto girevole a 360° dà accesso completo a tutti i lati della testata, con un bloccaggio rapido e molto rigido. Il livellamento è semplice grazie alla manopola di regolazione fine e alla livella elettronica con display. La battuta di profondità regolabile e il comparatore assicurano una profondità di taglio esatta.
Dati principali FSV140: mandrino da 80 mm con attacco ISO 30, velocità variabile da 30 a 500 giri/min, corsa verticale del mandrino di 216 mm, distanza massima tavola-mandrino di 510 mm, motore da 1,5 kW, aria compressa a 6 bar e alimentazione monofase 230 V / 50 Hz. La macchina pesa 1485 kg.
La dotazione standard comprende tre portainserti Cut2000, Cut2001 e Cut2002 (da 18 a 60 mm), il dispositivo di presetting utensili, il vacuometro integrato con tamponi, l'illuminazione LED, l'armadietto portautensili orientabile e il vassoio raccogli-trucioli estraibile.
Domande frequenti
Che diametro di sedi valvola lavora la FSV140? Sedi valvola da 14 a 76 mm.
La FSV140 lavora sedi valvola inclinate? Sì, grazie all'inclinazione del mandrino di ±15° in entrambe le direzioni.
Serve un'alimentazione trifase? No, la FSV140 funziona in monofase 230 V.
Le immagini possono mostrare il prodotto corredato di accessori opzionali
