RP1400
Spianatrice CNC testate e monoblocchi
Applicazioni:
Comec RP1400 Spianatrice CNC testate e monoblocchi
La RP1400 CNC è una spianatrice per testate e blocchi motore di vetture e veicoli industriali nonché per tutte le superfici piane che necessitano di una massima precisione delle superfici di contatto. La tecnologia costruttiva combina soluzioni altamente innovative, come il motore brushless per il posizionamento automatico e preciso del piatto fresa controllato da CNC, a tecnologie consolidate, come le guide lineari e le viti di avanzamento a ricircolo di sfere. Gli assi e la velocità di rotazione della fresa sono controllati da inverter: è infatti possibile controllarne la velocità di avanzamento. Il pannello di controllo è un touch screen industriale, dotato di un programma semplice e intuitivo. La RP1400 CNC viene fornita di un piatto fresa portautensili in CBN-PCD del diametro di 410 mm per la spianatura delle superfici in ghisa o alluminio. Per le testate dotate di precamere è possibile utilizzare un utensile speciale, che garantisce una perfetta finitura delle stesse.
Inoltre la RP1400 CNC viene definita "intelligente", perché dotata di un sensore laser che scansiona la superficie delle testate, rilevandone il profilo e automatizzando di conseguenza le operazioni di spianatura.

Le immagini possono mostrare il prodotto corredato di accessori opzionali
Compila tutti i campi per richiedere informazioni su questo prodotto.


Dotazione standard
  • Avanzamento tavola e testa con vite a ricircolo di sfere
  • Piatto fresa ø 405 mm con inserto CBN

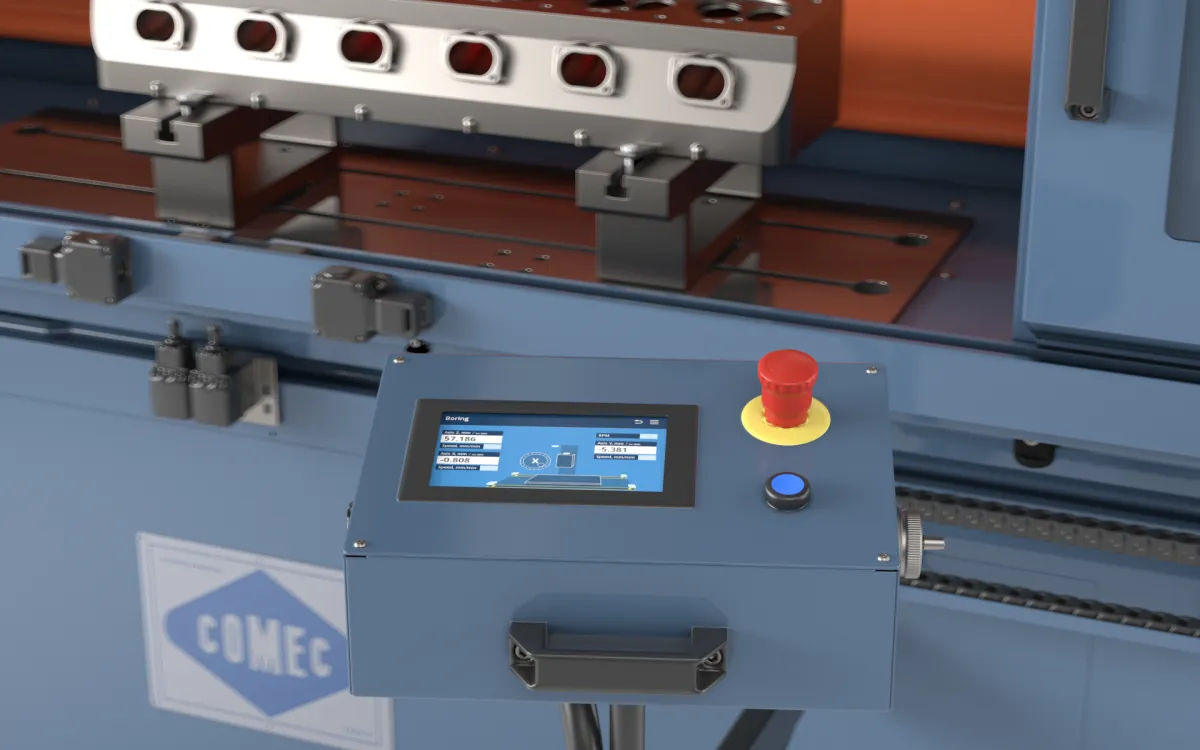

  • Pannello touch screen con controllo CNC
  • Scansione pezzo mediante sensore laser
  • Visualizzazione profilo pezzo
  • Ciclo completamente automatico
  • Parametri di taglio precaricati e possibilità di infinite memorizzazioni
  • Stima del tempo ciclo
  • Schermo di protezione con porte scorrevoli
  • PV0160 Coppia supporti piani per testate
  • PV0021 Staffe di fissaggio grandi (2 pz.)
  • PV0022 Staffe di fissaggio piccole (4 pz.)
  • Lubrificante guide
  • Chiavi di servizio
  • Libretto istruzioni
Dati tecnici
Corsa tavola Max
1410 mm
lunghezza lavorabile Max
1195 mm
larghezza lavorabile Min-Max
405 mm
altezza lavorabile
170÷690 mm
Superficie utile tavola
1100x335 mm
Diametro fresa
405 mm (16”)
Velocità rotazione piatto fresa
300÷1200 RPM
Velocità variabile avanzamento tavola
0÷1500 mm/min
Motore testa
2,2 kW
Motore tavola
0.75 kW
Coppia motore testa
1.27 Nm
Dimensioni (LxPxH)
2500x1000x1900 mm
Peso
1410 kg
Accessori e Ricambi
PVA015
Supporto universale orientabile con paralleli
PV0007
PV0007 Coppia supporti piani ad una cava  H= 49mm
PV0160
PV0160 Coppia supporti piani per testate
UT1320
Utensile portainserto CBN/PCD da 3/8”
inserto CBN Comec
UT1355
Inserto CBN 1/2” per ghisa
UT1356
Inserto PCD 1/2” per alluminio
UT1390
Utensile portainserto ALP UT1392
UT1392
Inserto ALP per alluminio con precamere
UT1330
Utensile portainserto CBN/PCD da 1/2”

UT1345
Inserto CBN 3/8” per ghisa
UT1346
Inserto PCD 3/8” per alluminio
GL0400
Supporto mobile sensore laser
