RP1400.CNC

Zylinderköpfe und Zylinderblöcke Richtmaschine

EINSATZBEREICH
Motorrad
Car
Vans
Truck
Ships
RP1400 CNC ist eine Richtmaschine für Zylinderköpfe und Zylinderblöcke von PKW und LKW aber auch für alle ebene Oberflächen, die eine optimale Genauigkeit der Kontaktoberflächen erfordern. Die Bautechnik besteht sowohl aus äußerst erneuernden Lösungen wie der "brushless Motor" für eine automatische und präzise Positionierung der Fräserplatte (von CNC gesteuert) als auch aus geprüften Technologien wie die Linearführungen und die Kugelumlaufspindel.

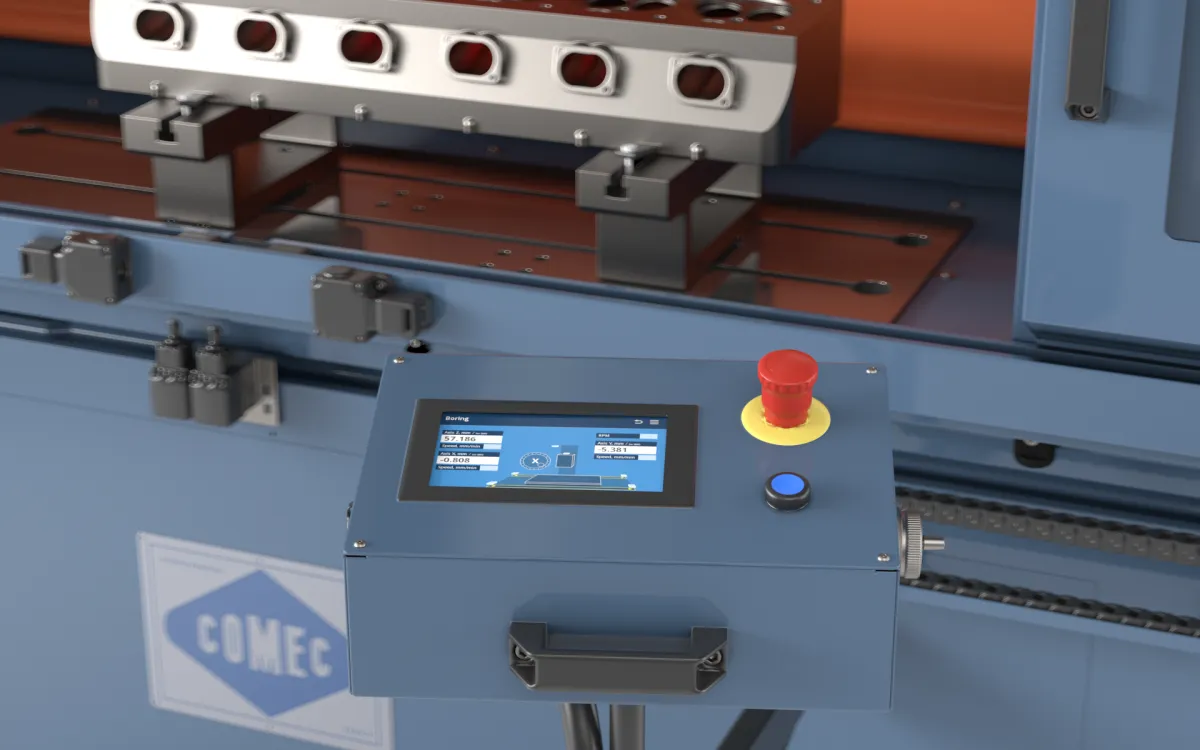

Die Achsen und die Umdrehungsgeschwindigkeit der Fräse sind vom Frequenzumrichter gesteuert. Deswegen kann die Vorschubgeschwindigkeit kontrolliert werden. Das Bedienpanel ist einen industriellen Touch-Screen, der mit einem einfachen und intuitiven Programm ausgestattet ist.
Die Maschine RP 1400 kann mit einer Fräserplatte für Werkzeuge (aus CPN-PCD) mit einem 410 mm Durchmesser für die Bearbeitung der Oberflächen aus Gusseisen oder Aluminium geliefert werden.
Für Köpfe mit Vorkammer wäre es besser, ein bestimmtes Werkzeug zu verwenden, das eine optimale Oberflächenbearbeitung gewährleistet.
Außerdem ist RP 1400 CNC als "intelligente" bezeichnet, weil sie einen Lasersensor hat, der die Oberfläche der Köpfe abtastet, wofür nimmt sie den Profil und automatisiert der Planfräsoperationen.

Die Bilder können das Produkt mit optionalem Zubehör zeigen
RP1400 dettaglio
INFO Zylinderköpfe und Zylinderblöcke Richtmaschine
TECHNISCHE DATEN
  • Table and head feed with recirculating-ball screw
  • Ø 410 mm milling plate with CBN insert
  • Touch screen CNC control panel
  • Laser sensor for scanning workpiece
  • Surface profile graph
  • Fully automatic cycle
  • Database with preloaded working cycles and possibility to customise them
  • Estimated cycle time
  • Safety guard with sliding doors
  • PV0160 Pair of parallel supports
  • PV0021 Large clamps (2 pcs.)
  • PV0022 Small clamps (4 pcs.)
  • Lubricant for slides
  • Wrench set
  • Instruction manual
STANDARDAUSSTATTUNG
Table travel 1410 mm
Working length max 1195 mm
Working width max 410 mm
Working height min - max 165÷705 mm
Useful table surface 1100x335 mm
Milling plate diameter 410 mm (16”)
Spindle rotation speed 50÷1200 rpm
Variable table feed speed 50÷1500 mm/min
Spindle motor 2,2 kW
Table motor 0.75 kW
Feed torque motor 1.27 Nm
Dimensions (LxWxH) 2230x1350x2000 mm
Weight 1545 kg
ZUBEHÖR UND ERSATZTEILE ZYLINDERKÖPFE UND ZYLINDERBLÖCKE RICHTMASCHINE
PVA015
PVA015
Adjustable universal fixture wit parallels
UT1320
UT1320
3/8” CBN/PCD insert tool holder
UT1355
UT1355
1/2” CBN Insert for cast iron
UT1356
UT1356
1/2” PCD Insert for aluminium
UT1390
UT1390
Portaherramienta para insertos ALP UT1392
UT1392
UT1392
ALP insert for aluminum with prechambers
UT1330
UT1330
1/2”CBN/PCD insert tool holder
UT1345
UT1345
3/8” CBN Wendeplatte für Guss
UT1346
UT1346
3/8” PCD Wendeplatte für Aluminium
INFORMATIONEN ANFRAGEN FÜR RP1400.CNC
